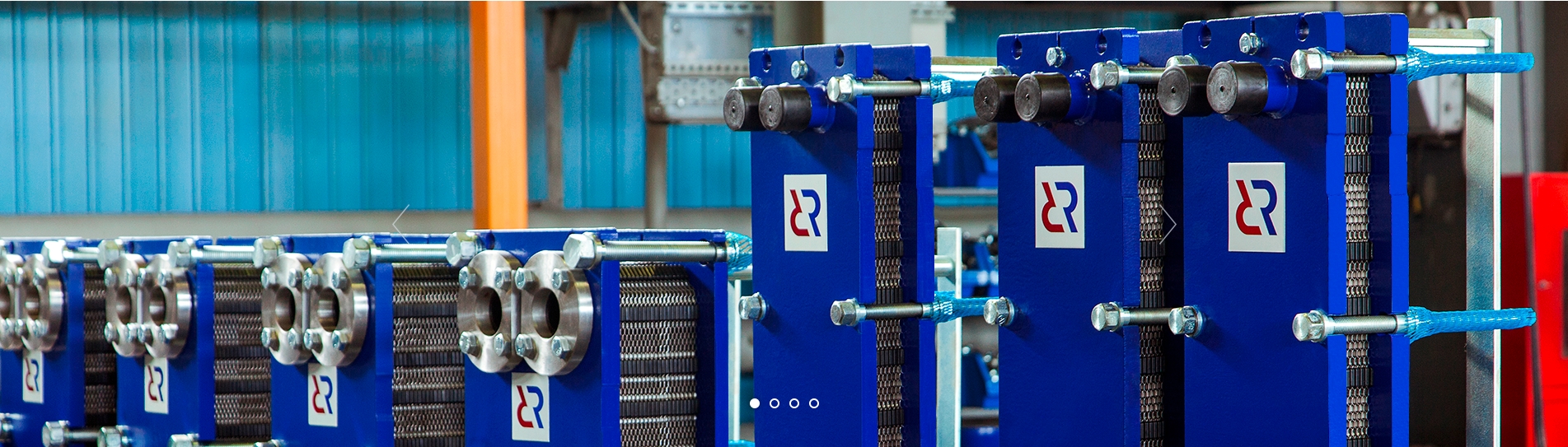

Теплообменники пластинчатые Ридан
Технические характеристики разборных пластинчатых теплообменников
| Наименование показателя | Значение (характеристика) |
|---|---|
| Рабочая температура сред,°С | от минус 30 до 200 |
| Рабочее давление, бар | до 25 |
| Материал прокладок | EPDM, Nitril, Viton и их модификации |
| Материал пластин | AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие |
| Теплоноситель | вода, пар, углеводороды, кислоты, пищевые жидкости и другие |

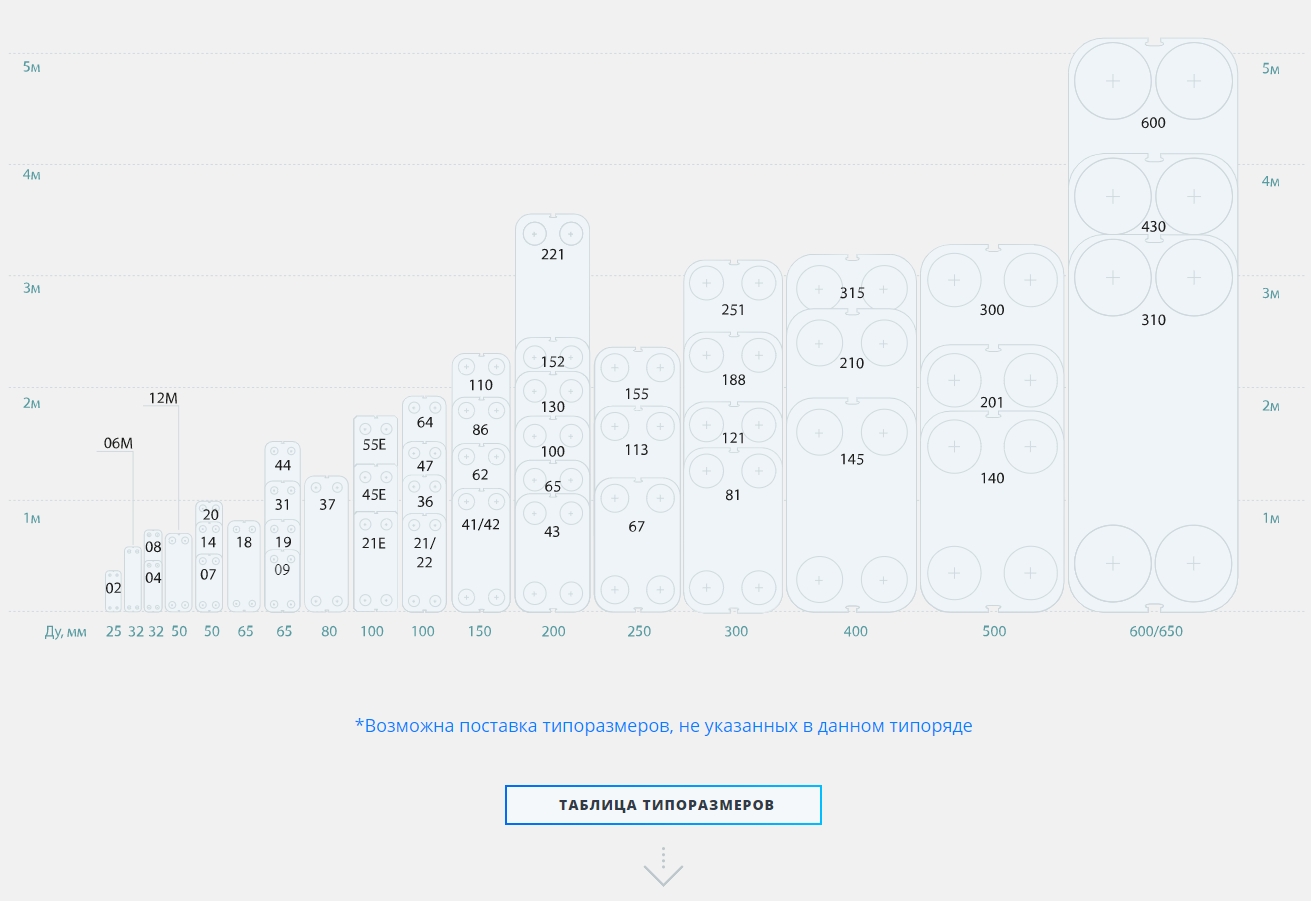

Типоразмерный ряд разборных пластинчатых теплообменников
Преимущества разборных пластинчатых теплообменников «Ридан»

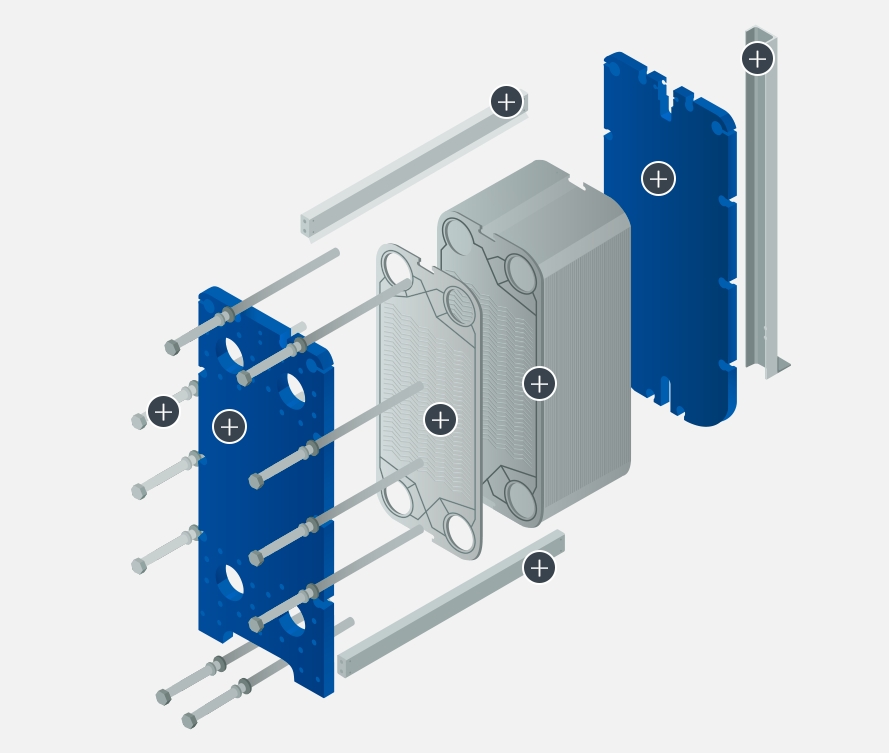

Устройство разборного пластинчатого теплообменника

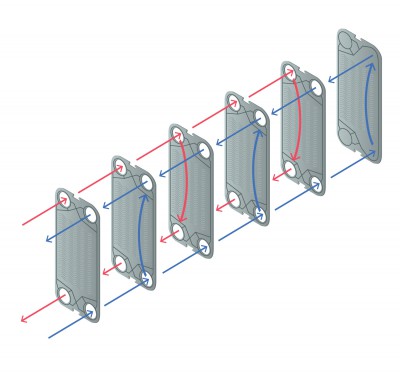

Принцип работы разборного пластинчатого теплообменника
Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. Жидкости в пластинчатом теплообменнике движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что исключает смешение жидкостей внутри теплообменника.
Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.
Схема моноблочного теплообменника двухступенчатой системы ГВС
Моноблок – специальный тип пластинчатого теплообменника для двухступенчатой системы ГВС, в котором обе ступени размещены в одном корпусе, такой теплообменник имеет шесть портов. По сравнению с двумя отдельными теплообменниками моноблок более компактен и отличается меньшей стоимостью. Но в то же время монтаж моноблока сложнее осуществить из-за наличия портов на прижимной плите и он обладает меньшей надежностью по сравнению с двумя отдельными теплообменниками.
