АППАРАТ ТЕПЛООБМЕННЫЙ ПЛАСТИНЧАТЫЙ РАЗБОРНЫЙ РИДАН XGF025 (ДУ 25 ММ)
XGF025 — теплообменник производства Ридан. Назначение: передача тепла от одной текучей среды — другой. Применяется для нагрева горячей воды на объектах малой мощности: коттеджи, административные здания. Присоединения муфтовые 25-го диаметра. Пластины в аппарате имеют нестандартный среди остальных производителей «рисунок» — «соты». За счет такого рифления в РПТО создается усиленная турбулизация потоков и итогом этого следует «высокий» коэффициент теплопередачи.
- Рабочая температура: от –30 °С до +200 °С.
- Максимальное рабочее давление: до 25 бар.
- Используемые материал прокладок: Nitrile, EPDM, Viton.
- Материал пластин: SMO 254, AISI 304, AISI 316, Titanium.
- Допустимое количество пластин: 11 — 111 шт.

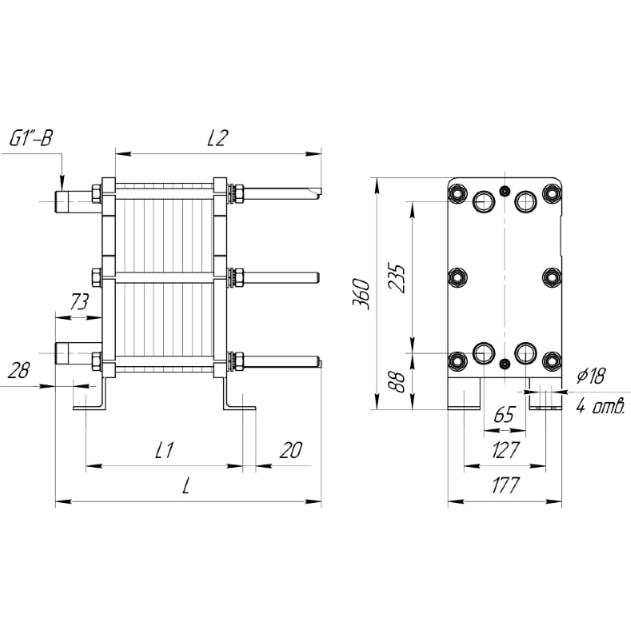

| Тип теплообменника | № рамы | Размеры в миллиметрах | Стяжные шпильки | Кол-во пластин, шт. | Макс. масса, кг. | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | размер | кол-во, шт. | ||||||
| XGF025 | 1 | 313 | 76+2,55*n | 221 | М12 | 8 | 5-30 | 25 | ||
| 2 | 413 | 76+2,55*n | 321 | М12 | 8 | 31-60 | 31 | |||
| 3 | 563 | 76+2,55*n | 471 | М12 | 8 | 61-70 | 33 | |||
| n — количество пластин | ||||||||||
