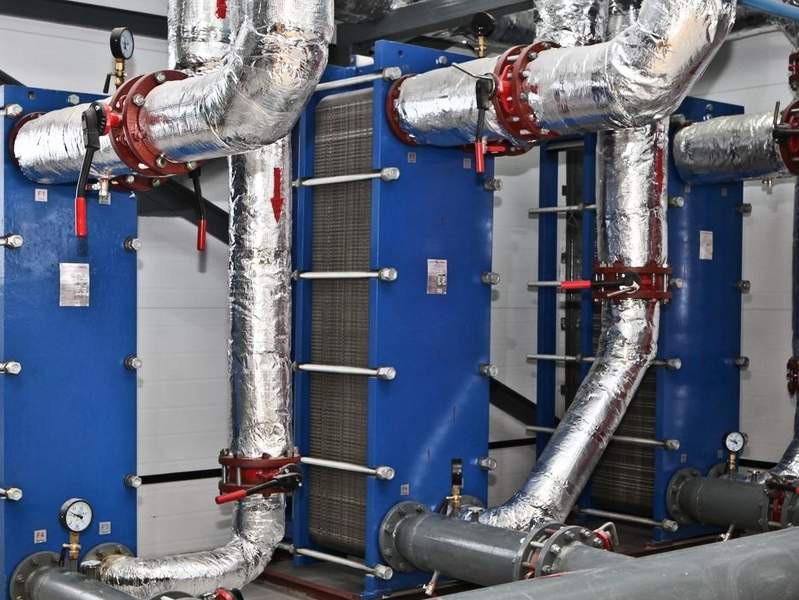

Технические преимущества пластинчатых теплообменников FUNKE:

Сокращение площади, занимаемого теплообменным оборудованием
Малая величина недогрева
Самоочищаемость
Высокий КПД теплообменника
Низкие потери давления
Снижение расхода электроэнергии на электрические насосы
Низкие трудозатраты при ремонте оборудования
Короткие сроки ремонта оборудования

Типы пластинчатых разборных теплообменников FUNKE

Серия FP

Серия FP стандартная, теплообменники состоят из пакета гофрированных теплообменных пластин. Пластины оснащены уплотнениями, которыми уплотняются и разделяются друг от друга каналы протекания.

Максимальные значения эксплуатации для пластинчатых теплообменников определяются конструкционными особенностями:

max.рабочее давление: 10 бар (1,0 МПа), 16 бар (1,6 МПа), 25 бар (2,5 МПа).

Max. рабочая температура: в зависимости от материала уплотнения пластин до +195 С.

Размеры:

Корпус/ступень давления	Макс.давление, бар	Макс.количество, пластин	Площадь пластины, м²	A, мм	B, мм	C, мм	D, мм	E, мм	L2, мм	PP, мм	Присоединение	Макс.площадь, м²
FP 04	16	125	0,04	460	160	336	65	85	150-600	Кол.x2,4	1“	5
FP 08	16	150	0,08	800	160	675	65	85	150-600	Кол.x2,4	1“	12
FP 14	16	200	0,14	837	310	590	135	132	250-1000	Кол.x2,4	DN65	28
FP 20	16	200	0,20	1066	310	819	135	132	250-1000	Кол.x2,4	DN65	40
FP 05	25	150	0,04	532	200	381	70	45	250-1000	Кол.x2,7	1“	6
FP 09	25	150	0,08	827	200	676	70	45	250-1000	Кол.x2,7	1“	12
FPDW 05	16	150	0,04	532	200	381	70	45	250-1000	Кол.x2,9	1“	6
FP 10	25	200	0,10	733	310	494	126	128	250-1000	Кол.x2,9	DN50	20
FP 16	25	200	0,16	933	310	694	126	128	250-1000	Кол.x2,9	DN50	30
FP 22	25	200	0,21	1182	310	894	126	128	250-1000	Кол.x2,9	DN50	45
FPDW 16	25	200	0,16	933	310	694	126	128	250-1000	Кол.x3,1	DN50	30
FP 19	16	500	0,19	1080	440	650	202	200	500-2500	Кол.x3,1	DN80	100
FPDW 19	16	500	0,19	1080	440	650	202	200	500-2500	Кол.x3,1	DN80	100
FP 206	25	500	0,21	1160	480	719	225	204	500-2500	Кол.x3,1	DN100	105
FP 31	25	500	0,30	1332	480	894	225	204	500-3000	Кол.x3,1	DN100	150
FP 40	25	500	0,40	1579	480	1141	225	204	500-3000	Кол.x3,1	DN100	200
FP 50	25	500	0,50	1826	480	1388	225	204	500-3000	Кол.x3,1	DN100	250
FP 71	25	500	0,70	2320	480	1882	225	204	500-3000	Кол.x3,1	DN100	350
FPDW 206	16	500	0,21	1160	480	719	225	204	500-3000	Кол.x3,3	DN100	105
FPDW 31	16	500	0,30	1332	480	894	225	204	500-3000	Кол.x3,3	DN100	200
FPDW 50	16	500	0,50	1826	480	1388	225	204	500-3000	Кол.x3,3	DN100	250
FPDW 31	25	250	0,30	1332	480	894	225	204	500-3000	Кол.x3,1	DN100	200
FP 41	25	700	0,40	1470	620	941	290	225	500-4000	Кол.x3,5	DN150	280
FP 60	25	700	0,60	1835	620	1306	290	225	500-4000	Кол.x3,5	DN150	420
FP 80	25	700	0,80	2200	620	1671	290	225	500-4000	Кол.x3,5	DN150	560
FP 42	25	750	0,40	1470	620	941	290	225	500-4000	Кол.x3,1	DN150	315
FP 62	25	750	0,60	1835	620	1306	290	225	500-4000	Кол.x3,1	DN150	450
FP 82	25	750	0,80	2200	620	1671	290	225	500-4000	Кол.x3,1	DN150	600
FP 112	25	750	1,15	2687	620	2157	290	225	500-4000	Кол.x3,1	DN150	840
FP 405	25	700	0,41	1380	760	770	395	285	500-4000	Кол.x3,1	DN200	300
FP 70	25	700	0,70	1740	760	1130	395	285	500-4000	Кол.x3,1	DN200	355
FP 100	25	700	1,00	2100	760	1490	395	285	500-4000	Кол.x3,1	DN200	700
FP 130	25	700	1,30	2460	760	1850	395	285	500-4000	Кол.x3,1	DN200	910
FPDW 100	16	700	1,00	2100	760	1490	395	285	500-4000	Кол.x3,3	DN200	700
FP 81	25	800	0,80	1930	980	1100	480	365	1780-5280	Кол.x3,8	DN300	640
FP 120	25	800	1,20	2320	980	1490	480	365	1780-5280	Кол.x3,8	DN300	960
FP 160	25	800	1,60	2710	980	1879	480	365	1780-5280	Кол.x3,8	DN300	1280
FP 190	25	800	1,90	3100	980	2267	480	365	1780-5280	Кол.x3,8	DN300	1520
FP 150	25	800	1,50	2500	1370	1466	672	480	1980-5980	Кол.x4,1	DN500	1600
FP 200	25	800	2,00	2855	1370	1822	672	480	1980-5980	Кол.x4,1	DN500	1600
FP 250	25	800	2,50	3211	1370	2178	672	480	1980-5980	Кол.x4,1	DN500	2000
FP 300	25	800	3,00	3567	1370	2534	672	480	1980-5980	Кол.x4,1	DN500	2400

FP уплотненные/разборные ПТО (стандартное исполнение).
FPDW пластинчатые теплообменники повышенной надежности (исполнение с двойными пластинами).
Прочие типоразмеры по запросу. Мы оставляем за собой право внесения технических изменений.
Кол.=Количество пластин
